1章 つないでみる#
2台のPCを同一スイッチにつないで，PC間で通信ができることを確認してみます．
手順
- End DevicesからPC-PTを2台設置する
- Network Devices -> Switchesから2960を設置する
- ConnectionsからCopper Straight-Throughを選択し，PCとSwitchをつなぐ
PC0-Switch0はそれぞれFastEthernet0とFastEthernet0/1を接続
PC1-Switch1はそれぞれFastEthernet0とFastEthernet0/2を接続

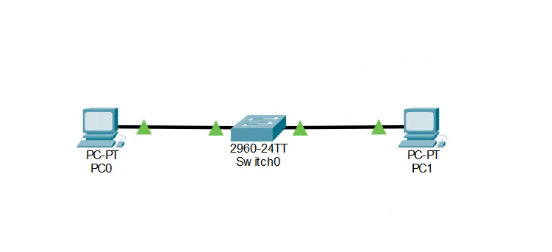

設置まで行ったらこうなるはず

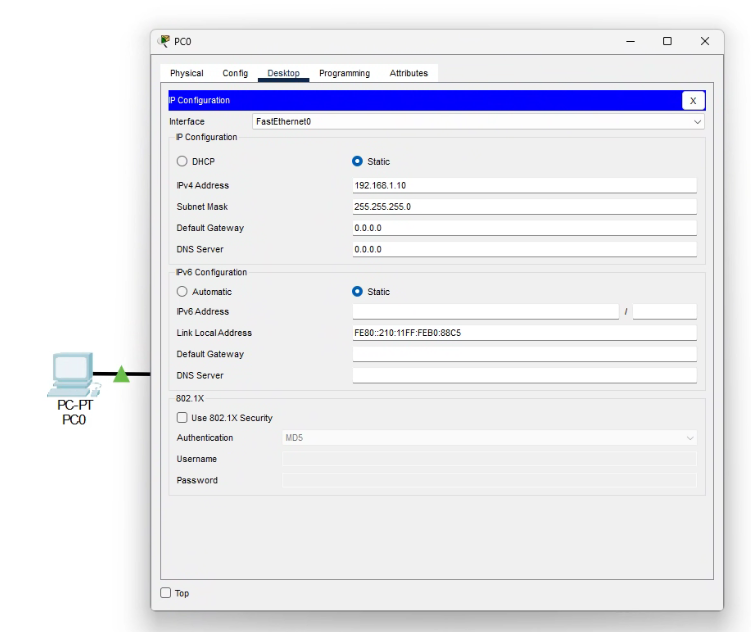

- PC0を選択しDesktop -> IP Configuration からIPアドレスを設定する
IPv4 Address : 192.168.1.10
Subnet Mask : 255.255.255.0(つまり，/24)
Default GatewayとDNS ServerはそのままでOK
PC1も同様にやる
- PC1も同様に設定する
IPv4 Address : 192.168.1.11
Subnet Mask : 255.255.255.0
Default GatewayとDNS ServerはそのままでOK
- 疎通確認を行う．PC0 -> Desktop -> Command Promptを選択し，以下コマンドを入力
ping 192.168.1.1

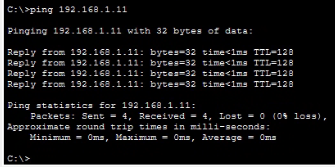

pingの様子
今回はここまで#
今回は，同一サブネット上でPC間の疎通確認を行いました．ルータを使用することもなかったため，サブネットマスクやデフォルトゲートウェイの設定も不要だったわけですね．次回はルータを設置して異なるネットワークへの通信を行います．
