2章ルータの設定等を行う#

今回はルータを使用して，異なるネットワークに所属するPC同士を通信させます．ここで考えるNW構成図は以下のようなものです．

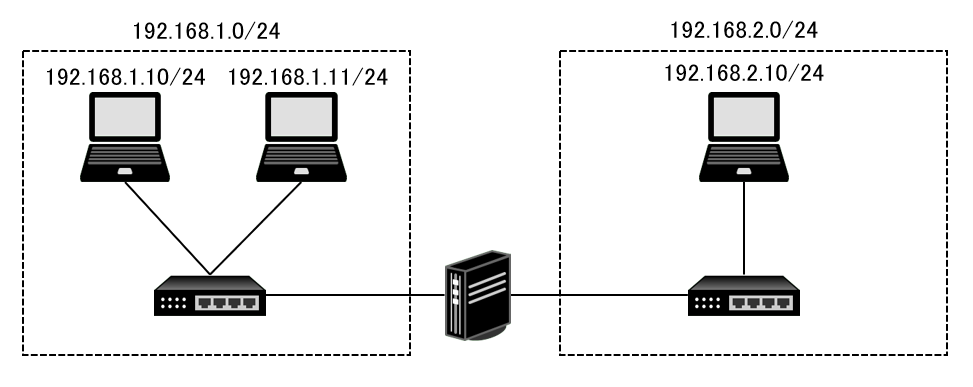

NW構成図

Packet Tracerで再現する#

手順

PCおよびSwitchは1章と同様のものを使用．Routerは1941を使用します．
有線接続は以下の通りです．

PC0-Switch0 : Fa0 - Fa0/1
PC1-Switch0 : Fa0 - Fa0/2
Switch0-Router0 : Fa0/3 - Gi0/0
Router0-Switch1 : Gi0/1 - Fa0/1
Switch1-PC2 : Fa0/2 - Fa0

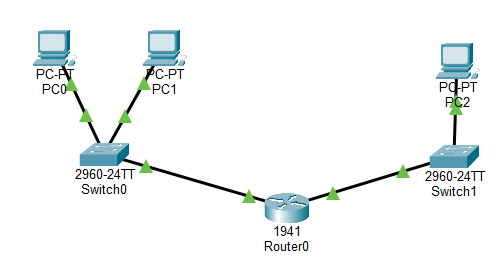

Packet Tracer上で再現

ルータ設定を行う．Router0 -> CLIを選択し，以下のコマンドを入力

enable
conf t

interface gigabitEthernet 0/0
ip address 192.168.1.1 255.255.255.0
no shutdown
exit

interface gigabitEthernet 0/1
ip address 192.168.2.1 255.255.255.0
no shutdown
exit

end

enable : 特権モードへ移行
conf t : グローバル設定モードへ移行(configure terminal)
interface : 設定するインタフェースを選択
ip address : IPアドレスとサブネットマスクを設定
no shutdown : インタフェースの有効化
exit : 1つ前の設定モードへ戻る
end : 特権モードへ戻る

設定の確認．ルータのCLIで以下コマンドを入力

# GigabitEthernet0/0とGigabitEthernet0/1がup/upならOK
show ip interface brief

# ルーティングテーブルの表示
show ip route

# 設定の保存
copy running-config startup-config

疎通確認．以下はPC0からPC2に対するping．

ping 192.168.2.10
